锰铜是一种精密电阻合金，通常以线材供应，也有少量的板、带材，在各类仪器仪表中有着广泛的用途同时，该材料又是一种超高压力敏感材料，测压上限可高达500Pa。锰铜具有良好的压阻效应广泛应用于爆轰、高速撞击、动态断裂、新材料合成等高温高压环境的压力测量。锰铜的电阻变化与外界压力近似为线性函数关系(即压阻系数K近为常数)，且电阻温度系数小，通过由锰铜作为敏感元件制成的传感器，就可实现将动态高压下的压力测量转化为对锰铜电阻变化的测量。
基本信息
利用锰铜合金的压阻效应测量压力已有90 多年的历史了。60 年代, Fuller 和Price、Bernstein 和Keough等人率先将锰铜传感器应用于动态高压(冲击波)的测试中。经过多年来的研究表明, 尽管锰铜合金的压阻系数不是很高, 但由于它具有灵敏度高、响应快、线性较好、电阻温度系数小等特点, 非常适合于制作超高压力传感器。其有效量程为1 ～ 50GPa , 是目前测压上限最高的直接式压力传感器, 广泛应用于研究材料中弹塑性波的传播特性、动态断裂、层裂、相变、炸药爆轰等方面。然而, 国防、军事等特殊部门迫切需要对更高的压力进行直接测量, 并要求传感器具有极快的响应。对锰铜传感器在这两方面的研究进展进行了简单的总结 。
锰铜的性质
Cu-Mn合金是应用较广的阻尼材料，属热弹性马氏体相变范畴。这类合金在300-600℃进行时效热处理时，合金组织向正马氏体孪晶组织转变，而正马氏体孪晶组织极不稳定，当受到交振动应力时将发生重新排列运动，从而吸收大量的能量，表现出阻尼效果 。
锰铜具有良好的压阻效应广泛应用于爆轰、高速撞击、动态断裂、新材料合成等高温高压环境的压力测量。锰铜的电阻变化与外界压力近似为线性函数关系(即压阻系数K近为常数)，且电阻温度系数小，通过由锰铜作为敏感元件制成的传感器，就可实现将动态高压下的压力测量转化为对锰铜电阻变化的测量。

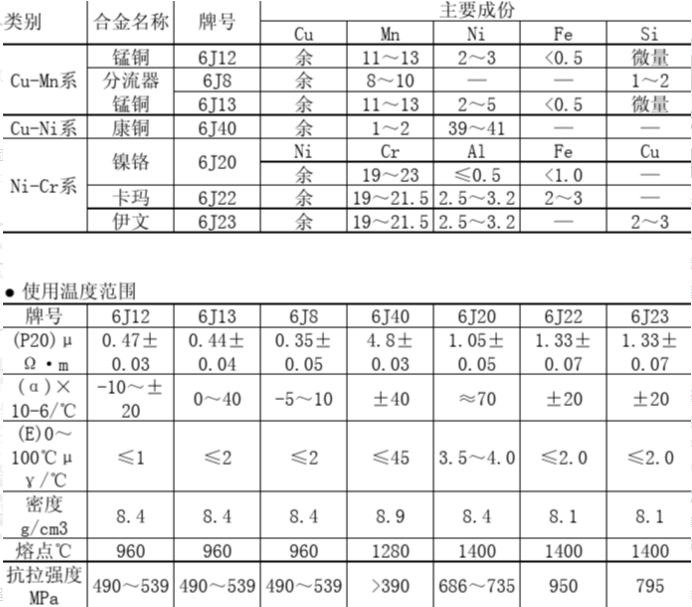

分类
BMn3-12（又称锰铜）按用途可分为精密型和分流器型两种，使用温度范围分别为0-45℃和0-100℃。
BMn40-1.5（又称康铜）是比BMn3-12（又称锰铜）更早使用的一种精密电阻合金，它的优点是：具有低的电阻温度系数，而且电阻—温度曲线的直线性关系比BMn3-12好，可在较宽的温度范围内使用；它的耐热性比BMn3-12好、可以用至400℃，而3—12锰白铜的最高使用温度为300℃；耐蚀性也比BMn3-12好．还具有良好的加工性和针焊性。它的缺点足对铜的热电势太高，不宜于做直流标淮电阻和测量仪器中的分流器，而适用于做交流用的精密电阻、滑动电阻、启动、调节变压器及电阻应变计等。另外，BMn40-1.5还可以用作热电偶和热电偶补偿导线。
特点
Cu-Mn系高阻尼合金的特点是:Mn含量越高(>50%)，应变量越大;高温时效时间越长，阻尼性能越高。但这些倾向各有一极限，当超越这一极限时，反而出现阻尼性能下降的趋势 。另外，这类阻尼合金对工作温度非常敏感，当温度为Neel点温度时，每2个相邻Mn原子构成的原子磁偶将呈反磁性有序排列，形成反磁性磁畴。在受到外界运动时，磁畴产生运动，形成内耗，这是Mn-Cu系合金特有的一种阻尼机制。当温度超过Neel点时，这种磁畴有序排列受到破坏，阻尼性能下降。
