BALUN及功分器

BALUN巴伦与功分器概述

BALUN（Balun）是Balance-Unbalance的缩写，即平衡-不平衡转换器，是射频和微波系统中的关键无源器件。巴伦用于实现单端信号（不平衡）与差分信号（平衡）之间的转换，同时可提供阻抗变换功能。功分器（Power Divider）则用于将输入功率按特定比例分配到多个输出端口，或反向将多路信号合并。两者广泛应用于通信系统、雷达、卫星、测试仪器等领域，是实现信号完整传输和系统匹配的核心组件[^89^][^93^]。

BALUN巴伦主要类型

180°射频巴伦

将单端50Ω信号转换成一对幅度相等、相位相反（180°）的平衡信号，或反向操作。典型产品如IPP-5048，频率范围0.5-2.0GHz，插入损耗≤0.5dB（典型0.3dB），相位平衡±8°，幅度平衡±0.4dB，共模抑制比≥20dB，平均功率100W。适用于推挽功率放大器、差分天线馈电、相控阵T/R组件等[^89^]。

陶瓷巴伦（LTCC巴伦）

采用低温共烧陶瓷（LTCC）工艺制造，具有尺寸小巧（0805/0603封装）、成本低、可水洗等特点。典型产品工作频率覆盖625MHz-6GHz，插入损耗0.4-1.5dB，相位不平衡2°-10°，幅度不平衡0.4-1.5dB。广泛应用于GPS、WCDMA、WiMAX、WiFi、蓝牙等无线通信领域[^94^][^99^][^101^]。

表贴巴伦变压器

采用铁氧体磁芯和漆包线绕制，表面贴装封装。典型产品如ETC1-1-13系列，频率范围4.5MHz-3GHz，阻抗比1:1或1:2，插入损耗3.5dB（max），适用于双平衡混频器、宽带阻抗变压器、定向耦合器等射频电路[^92^][^95^]。

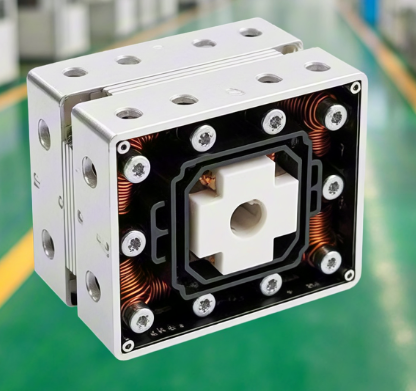

高功率巴伦

采用密封金属外壳结构，功率容量可达1W-100W以上，频率范围覆盖1kHz-125MHz。具有低插入损耗、低反射损耗、卓越的平衡性能，适用于广播发射机、军用射频前端、测试仪器校准等高性能应用[^97^]。

功分器（功率分配器）类型

威尔金森功分器（Wilkinson）

采用四分之一波长传输线段和阻抗变换实现功率分配，具有损耗小、输出端口隔离度高的优势。适用于需要均等功率分配和良好隔离的射频系统。低频范围通常从几百MHz起步，高频可达几十GHz。提供2路到16路多种配置，连接器选项包括1.85mm、2.4mm、2.92mm、SMA、N型等[^102^]。

电阻式功分器

利用电阻网络实现功率分配，工作范围从直流到几千兆赫兹。具有宽带特性、低成本、小尺寸优点，但损耗较大。适用于低功率应用，如测试测量、信号分配等对损耗要求不严格的场景[^102^]。

巴伦与功分器核心技术参数

巴伦与功分器关键特性

• 信号转换功能：巴伦实现单端到差分、不平衡到平衡的信号转换，抑制共模干扰，提升信号完整性[^93^]

• 阻抗变换：支持50Ω/75Ω/100Ω/200Ω等多种阻抗转换，适配不同传输线特性，如50Ω单端转25Ω差分[^90^]

• 高平衡度：优质巴伦相位不平衡可低至2°-5°，幅度不平衡低至0.3-0.4dB，确保差分信号对称性[^94^][^99^]

• 端口隔离：威尔金森功分器输出端口隔离度≥20dB，有效减少端口间相互干扰[^102^]

• 宽带特性：电阻式功分器支持DC至GHz级宽带工作，陶瓷巴伦覆盖625MHz-6GHz宽频带[^101^][^102^]

• 高功率处理：高功率巴伦和功分器可处理100W-500W以上射频功率，满足发射机和大功率应用需求[^89^][^97^]

• 微型化封装：LTCC陶瓷工艺实现0603、0805等贴片封装，适合高密度PCB布局和便携式设备[^101^]

巴伦与功分器应用领域

无线通信系统

• 手机射频前端（2.4GHz WiFi、5G NR、蓝牙）

• 基站天线馈电网络

• WiMAX、LTE、5G小基站

• 无线局域网（WLAN）AP/路由器

射频前端与功放

• 推挽功率放大器输入/输出匹配

• 差分低噪声放大器（LNA）

• 相控阵T/R组件180°功分/合成

• 宽带I/Q解调器、混频器平衡端口驱动

雷达与卫星通信

• 雷达发射机/接收机信号分配

• 卫星通信地面站

• 导航定位系统（GPS、北斗）

• 军用/商用射频前端

测试测量与仪器

• 网络分析仪、频谱仪校准件

• 信号源功率分配

• 天线测试系统

• 射频器件表征测试

广播与电视

• 有线电视（CATV）信号分配

• 地面数字电视发射系统

• 调频广播发射机

• 基带视频信号传输

物联网与短距通信

• RFID读写器

• ZigBee、LoRa模块

• NFC近场通信

• 无线传感器网络

巴伦与功分器选型指南

1. 频率范围匹配

确保器件工作频率覆盖应用频段。陶瓷巴伦适用于625MHz-6GHz，高功率巴伦覆盖1kHz-125MHz，功分器可达DC-40GHz。注意威尔金森功分器低频限制通常为几百MHz[^102^]。

2. 平衡性能评估（巴伦）

重点关注相位平衡度（理想180°，偏差越小越好）和幅度平衡度（理想0dB，偏差越小越好）。相位平衡每提高1°或幅度平衡每提高0.1dB，共模抑制比（CMRR）可提高0.1dB[^93^][^96^]。

3. 阻抗匹配

根据系统阻抗选择巴伦阻抗比（如50Ω:100Ω、50Ω:200Ω）或功分器阻抗（通常50Ω）。注意巴伦平衡端口对地阻抗为差分阻抗的一半[^90^]。

4. 功率容量选择

根据系统功率选择合适功率等级。小信号应用可选0.25W-1W陶瓷巴伦；发射机、基站应用需选100W+高功率巴伦或500W+大功率功分器[^89^][^97^]。

5. 封装与安装

高密度PCB选0603/0805贴片陶瓷巴伦；大功率应用选带法兰或连接器封装；测试测量选SMA/N型连接器接口便于系统集成[^101^]。

6. 功分器类型选择

需要端口隔离选威尔金森功分器；需要DC-高频宽带覆盖选电阻式功分器；低损耗应用优先威尔金森，可接受损耗选电阻式[^102^]。

关键性能指标详解

相位平衡度

巴伦两个平衡输出（180°反相和非反相）与理想180°相位差的偏离程度。优质巴伦相位不平衡可低至±2°-±5°，直接影响共模抑制比和系统性能[^93^][^96^]。

幅度平衡度

两个平衡输出功率大小之间的差值，单位为dB。典型值±0.3dB-±1.5dB，幅度不平衡会导致差分信号失真和共模噪声增加[^93^]。

共模抑制比（CMRR）

当相同相位的两个信号注入平衡端口时，该信号从不平衡端口传输过程中的衰减量，单位为dB。CMRR取决于幅度平衡度和相位平衡度，通常要求≥20dB[^93^][^96^]。

插入损耗

信号通过器件的功率损耗，巴伦典型值0.3-3.5dB，功分器包含分配损耗（2路3dB、3路4.8dB等）和导体损耗。低插入损耗意味着高效率和更好的信号质量[^89^][^94^]。

端口隔离度（功分器）

威尔金森功分器输出端口之间的信号隔离程度，典型值≥20dB。高隔离度确保各输出端口独立工作，减少相互干扰[^102^]。

品质保障与测试标准

• 电气性能测试：网络分析仪测试S参数（S11、S12、S13、S21、S31）、插入损耗、回波损耗、相位/幅度平衡度

• 功率测试：大功率巴伦和功分器进行额定功率、峰值功率、压缩点测试

• 环境可靠性：高低温循环（-55℃～+125℃）、湿热试验、机械振动测试

• 环保合规：符合RoHS、REACH环保要求，无铅焊接工艺

• 军工级认证：高可靠性产品通过MIL-STD-883、EAR99等认证

定制化服务

提供全方位的BALUN巴伦和功分器定制解决方案：

• 根据频率范围、阻抗比、功率需求定制巴伦变压器

• 支持2路至16路功分器定制，提供均等分配或不等分配比例

• 可选SMA、N型、BNC、TNC、2.4mm、1.85mm等多种连接器

• 提供贴片型（0603/0805/1206）、同轴型、波导型多种封装

• 高功率、宽频带、低损耗等特殊性能定制

• 样品快速打样，标准产品3-7天内交付
