功率电感

功率电感概述

功率电感是开关电源、DC-DC转换器、储能电路中的核心储能元件，主要用于储能与滤波、平滑电流、抑制噪声。相比普通信号电感，功率电感具有更大的额定电流、更低的直流电阻（DCR）和更高的饱和电流特性。根据结构可分为传统屏蔽绕线电感、一体成型电感（模压电感）、磁胶屏蔽电感等类型，广泛应用于快充适配器、服务器电源、汽车电子、工业控制等领域。

功率电感三大主流结构

一体成型电感（模压电感）

采用金属粉体成型方式，将绕线组本体埋入内部压铸而成，形成全磁屏蔽的复合结构。目前已历经三代技术迭代：第一代冷压技术（成型压强>800MPa）、第二代热压技术（成型压强>400MPa）、第三代低压注塑成型技术（成型压强<20MPa）。具有全磁屏蔽、低噪声、耐振动、大电流、耐高温等优势，同等尺寸下额定电流比传统功率电感高出30%，是车规级、AI服务器、显卡电源的首选方案。

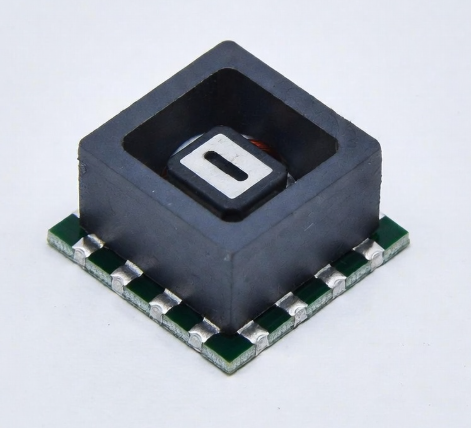

传统屏蔽绕线电感

采用磁芯粘合线圈结构，分为磁开放和磁屏蔽两种类型。磁开放材料为铁氧体磁芯（MnZn、NiZn、MgZn等），线圈裸露在外；磁屏蔽包括磁胶屏蔽、磁环屏蔽等形式。成本低、型号全，适合消费类电源、适配器应用，但大电流下易饱和，高温性能相对一般。

超薄贴片叠层电感

采用闭磁路结构，体积最小、厚度最薄（最低可达1.0mm），易于表面贴装。适用于手机、TWS耳机、平板等空间受限的便携式设备，但电流承载能力相对较小，不适合大功率应用。

功率电感核心参数规格

功率电感关键特性

• 高饱和电流：采用金属磁性材料或低损耗铁氧体磁芯，饱和电流可达75A以上，在高电流下保持稳定的电感特性

• 低直流电阻：采用扁线绕制技术，DCR可低至0.5mΩ，显著降低铜损，提升电源转换效率

• 全磁屏蔽结构：一体成型和磁屏蔽设计有效降低EMI辐射，适合高密度PCB布局，抗电磁干扰能力强

• 低噪声特性：金属磁性材料与集成模制线圈结构相比传统磁芯粘合线圈，嗡嗡声更低，满足静音设计要求

• 优异的温度特性：高温环境中电感变化小，具有良好的直流叠加性能，工作温度范围可达-55℃～+155℃

• 高可靠性：车规级产品通过AEC-Q200认证，抗振性可达30G，满足汽车电子严苛环境要求

功率电感应用领域

消费电子与通信

• 快充电源、适配器、移动电源

• 智能手机、平板电脑、笔记本电脑主板

• 台式电脑、服务器、显卡VRM供电

• LED照明驱动、LCD屏驱动电路

汽车电子

• 汽车导航、音响系统

• 电子助力转向系统（EPS）

• 前大灯LED驱动、ADAS系统

• ECM、BCM车身控制模块

• 电池管理系统（BMS）

工业与能源

• 工业控制电源、安防系统

• 太阳能逆变器、光伏系统

• 储能电源、充电站

• DC-DC转换器、开关模式电源

• 无人机、机器人动力系统

数据中心与计算

• AI服务器电源模块

• CPU/GPU周围供电电路

• 硬盘驱动器（HDD）电源

• 基站电源、通信设备

功率电感材料与工艺

磁芯材料

金属磁性材料：采用羰基铁粉、铁硅铬合金、还原铁粉等合金粉末，具有优异的直流叠加特性，可实现低RDC和小型化，饱和电流高，适合大电流应用。

铁氧体磁芯：包括MnZn（锰锌）、NiZn（镍锌）、MgZn（镁锌）等材质，电阻率高、涡流损耗小，适合中高频功率应用，成本低。

线圈导体工艺

扁线绕制技术：采用扁平铜线绕制，相比圆线可大幅降低DCR，提升电流承载能力，降低温升。

利兹线技术：多股细铜线绞合结构，有效降低高频趋肤效应，适合高频大电流应用。

封装工艺

一体成型采用金属粉体压铸成型，磁路闭合，抗电磁干扰强；屏蔽电感采用磁胶或磁环屏蔽，降低EMI辐射；超薄型采用闭磁路结构，实现1.0mm以下厚度。

功率电感选型指南

1. 电感值选择

电感值决定输出纹波、工作频率与环路稳定性。纹波越小需要电感值越大，但体积与成本会上升。需根据DC-DC拓扑和开关频率计算：L = (Vout × (Vin - Vout)) / (Vin × ΔIL × fsw)。

2. 电流参数双重验证

必须同时满足额定电流(Irms)和饱和电流(Isat)。Irms是温升40K时的允许电流，Isat是电感值下降30%时的饱和电流。设计时两者都要留有余量，否则会导致发热失控或重载炸机。

3. DCR与效率权衡

DCR直接决定损耗与温升，同等电感下DCR越小效率越高、发热越低。大电流场景（>10A）优先选择DCR<10mΩ的扁线绕制电感。

4. 磁屏蔽需求判断

开放磁路漏磁大、易干扰周边器件；屏蔽/全
