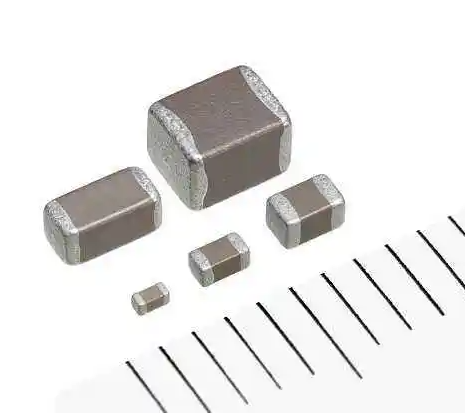

电容器的作用有哪些

电容器的功能:


● 耦合:耦合电路中使用的电容称为耦合电容,广泛用于电阻-电容耦合放大器和其他电容耦合电路,以隔离直流和交流。


● 滤波:滤波电路中使用的电容器称为滤波电容器。该电容器电路用于电力滤波器和各种滤波器电路。滤波电容器从总信号中去除特定频带内的信号。


● 去耦:去耦电路中使用的电容器称为去耦电容器。该电容电路用于多级放大器的直流电源电路。去耦电容器消除了每级放大器之间有害的低频交叉。

● 高频消振:高频消振电路中使用的电容器称为高频消振电容器。在音频负反馈放大器中,为了消除振动中可能出现的高频自激,该电容器电路用于消除放大器中可能发生的高频尖叫声。


● 谐振:LC谐振电路中使用的电容器称为谐振电容器,在LC并联和串联谐振电路中需要。


● 旁路:旁路电路中使用的电容器称为旁路电容器。如果某个频带的信号需要从电路中的信号中去除,则可以使用旁路电容器电路。根据去除信号的频率,有全频域(所有交流信号)旁路电容器电路和高频旁路电容器。


● 中和:中和电路中使用的电容器称为中和电容。在无线电高频和中频放大器以及电视高频放大器中,该中和电容器电路用于消除自激。


● 定时:定时电路中使用的电容器称为定时电容器。定时电容器电路用于需要通过对电容器充电和放电来控制时间的电路中,并且电容器在控制时间常数的大小方面起作用。


● 积分:积分电路中使用的电容器称为积分电容。在势场扫描的同步分离电路中,通过使用该积分电容器电路,可以从场复合同步信号中提取场同步信号。


● 差分:差分电路中使用的电容器称为差分电容。为了在触发器电路中获得尖峰触发信号,该差分电容器电路用于从各种(主要是矩形脉冲)信号获得尖峰触发器信号。


● 补偿:补偿电路中使用的电容器称为补偿电容器。在卡座的低音补偿电路中,该低频补偿电容器电路用于改善回放信号中的低频信号。此外,还有一个高频补偿电容器电路。


● 自举:自举电路中使用的电容器称为自举电容器。常用的OTL功率放大器输出级电路使用这种自举电容器电路,通过正反馈略微增加信号的正半周振幅。


● 分频:分频电路中的电容器称为分频电容器。在扬声器箱的扬声器分频电路中,分频电容电路用于使高音扬声器工作在高频段,中频扬声器工作在中频段,低频扬声器工作在低频段。


● 负载电容:指与石英晶体谐振器一起确定负载谐振频率的有效外部电容。常用的负载电容标准值为16PF、20pF、30pf、50pF和100pF。负载电容可根据具体情况适当调整,谐振器的工作频率一般可通过调整调整到标称值。
