作者：Analog CMOS

不仅可以做电容、电阻，还可以做：电感、MOS管、三极管、二极管等

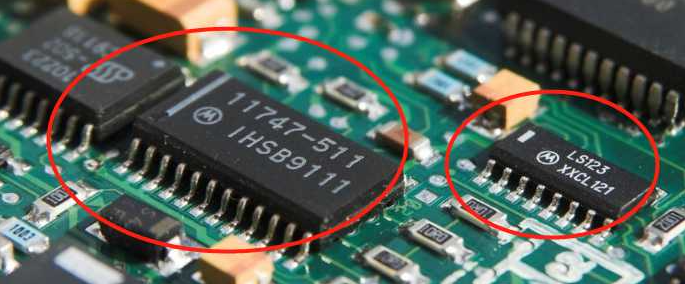

平时消费者看到的成品是这样子


打开黑色外套，内部核心大概长这样子


里面应该会有的典型器件：

1. 电容有poly 电容 MOS电容  MOM电容


2. 电阻：有poly电阻diffusion电阻

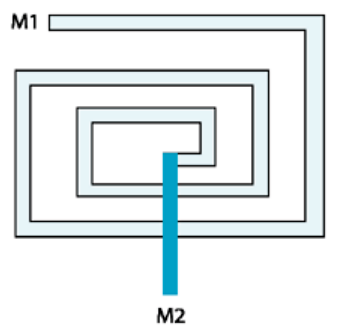

3. 电感


4. 二极管

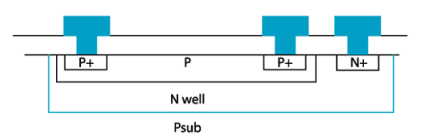

5. 三极管


IC的制作过程实际上就是在硅衬底上多次反复进行薄膜形成、光刻、掺杂等加工。

具体操作有刻蚀、注入、蒸发、溅射、生长、沉淀、冷却、退火等复杂的工艺。

工艺步骤

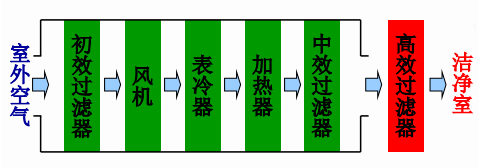

1. 洁净工艺

给硅片提供洁净的环境

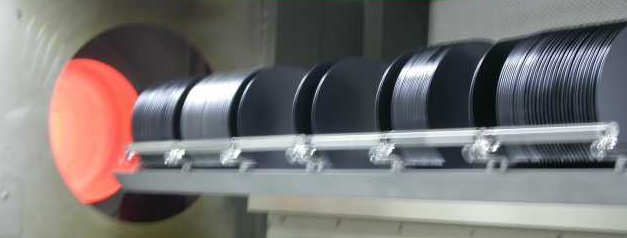

2. 氧化工艺

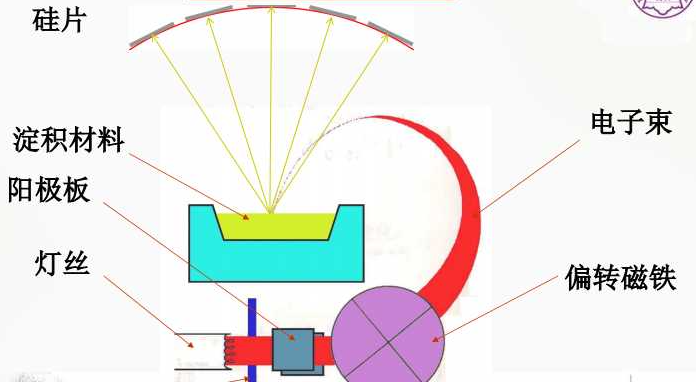

3. 薄膜工艺

IC的制作过程实际上就是在硅衬底上多次反复进行薄膜形成、光刻、掺杂等加工。

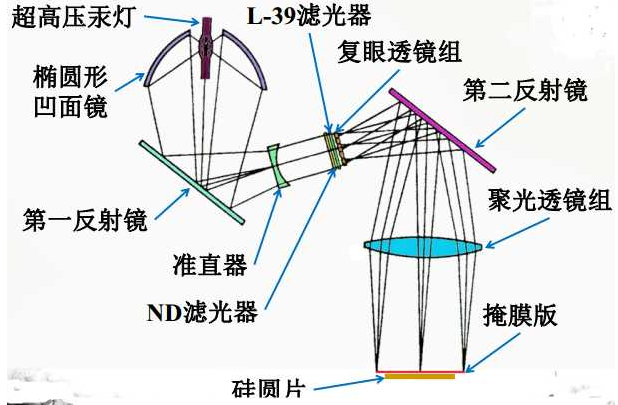

4. 光刻工艺

把（掩膜版上的）图形转移到硅片上

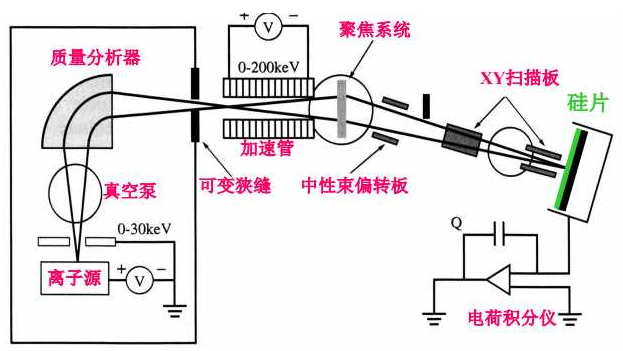

5. 掺杂工艺

掺杂就是将硼、磷、砷等元素加到硅圆片内或多晶硅等薄膜内，改变其杂质浓度，以改变硅片的性质，如从n型变成p型、从p型变成n型，或改变其电阻率。

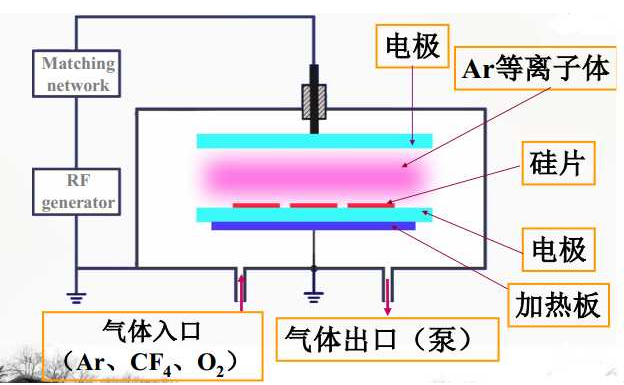

6. 刻蚀工艺

刻蚀就是利用光刻胶或其它材料作掩蔽层，对没有保护的区域进行腐蚀，最终实现掩膜版图形变成硅片上图形的图形转移。

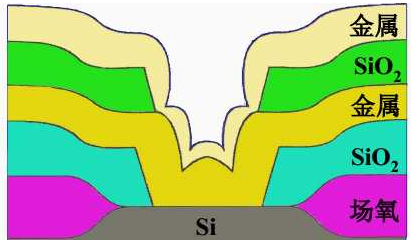

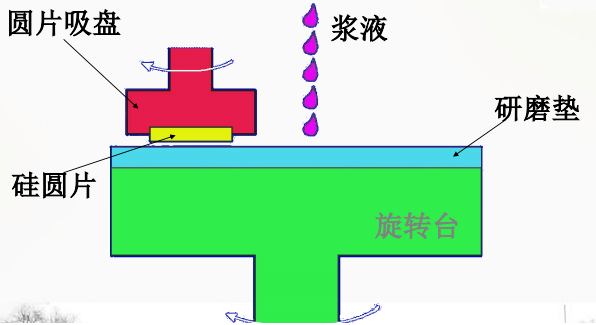

7. 平坦化工艺

在集成电路工艺发展过程中，随着加工层数的增加，出现了表面的台阶高差越来越大的问题。

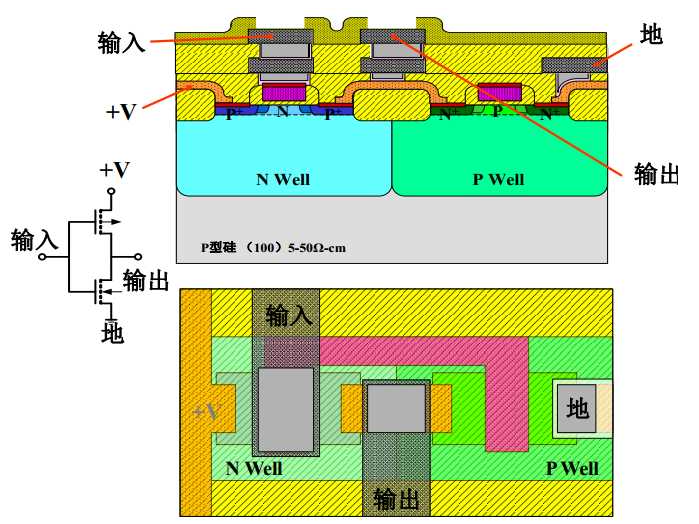

一个简单的两个器件组成的反相器，至少经过前面的几个最基本操作，才能实现
