viking/光颉PCF系列屏蔽型功率电感产品具有小型化过大电流特点适用可携带设备

 viking/光颉PCF系列屏蔽型功率电感常用型号如下：

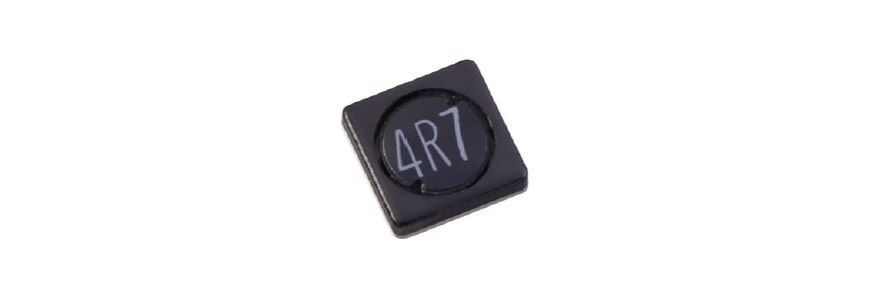

采用屏蔽式SMD功率电感器，结构紧凑，外形小巧，具有低DCR和大电流，并具有磁屏蔽功能。
特征
直接连接在铁氧体磁芯上的电极。
有磁屏蔽。
低直流电阻。
适用于大电流。
磁带和卷轴上可用于自动表面安装。
应用
录像机电源。
OA设备。
笔记本电脑。
便携式通信设备。
DC / DC转换器等
电感和额定电流范围
- PCF4010：1.0〜180μH，
1.60〜0.110A〜PCF4020：0.47〜1800μH，
1.84〜0.036A〜PCF4030：1.5〜560μH，
1.90〜0.090A〜PCF5010：1.2〜820μH，
1.77〜0.077A〜PCF5020：1.0〜820μH ，2.70〜0.120A
- PCF5030：1.0〜560μH，4.00〜0.014A
- PCF6020：1.3〜150μH，3.20〜0.350A
- PCF6030：2.2〜150μH，3.00〜0.350A
- PCF6915：1.0〜820μH，3.28〜0.100A
- PCF6919：0.36〜1500μH，8.00〜0.095A
- PCF7040：0.36〜1000μH，9.24〜0.180A
- 测试设备：
•L：HP4284A LCR测量仪
•DCR：毫欧计
- 25°C时的电气规格

特点
- 额定电流：4010/4020/5010/5020/5030/6915/6919/7040：电感比初始值低30％时的直流电流。
- 4030/6020/6030：电感变为35％时的直流电流低于初始值。（Ta = 25°C）
- 工作温度范围：-40〜+ 125°C

viking/光颉PCF系列屏蔽功率电感常用型号如下：
PCF4010MT1R0
PCF4010MT1R2
PCF4010MT1R5
PCF4010MT1R8
PCF4010MT2R2
PCF4010MT2R4
PCF4010MT3R3
PCF4010MT3R5
PCF4010MT3R9
PCF4010MT4R7
PCF4010MT5R6
PCF4010MT6R8
PCF4010MT8R2
PCF4010MT100
PCF4010MT120
PCF4010MT150
PCF4010MT180
PCF4010MT220
PCF4010MT270
PCF4010MT330
PCF4010MT390
PCF4010MT470
PCF4010MT560
PCF4010MT680
PCF4010MT820
PCF4010MT101
PCF4010MT121
PCF4010MT151
PCF4010MT181
PCF4020NTR47
PCF4020MT1R0
PCF4020MT1R2
PCF4020MT1R5
PCF4020MT2R2
PCF4020MT2R5
PCF4020MT2R7
PCF4020MT3R3
PCF4020MT3R5
PCF4020MT3R9
PCF4020MT4R7
PCF4020MT5R6
PCF4020MT6R2
PCF4020MT6R8
PCF4020MT8R2
PCF4020MT100
PCF4020MT150
PCF4020MT220
PCF4020MT270
PCF4020MT330
PCF4020MT470
PCF4020MT680
PCF4020MT820
PCF4020MT101
PCF4020MT151
PCF4020MT221
PCF4020MT331
PCF4020MT681
PCF4020MT102
PCF4020MT152
PCF4030MT220
PCF4030MT470
