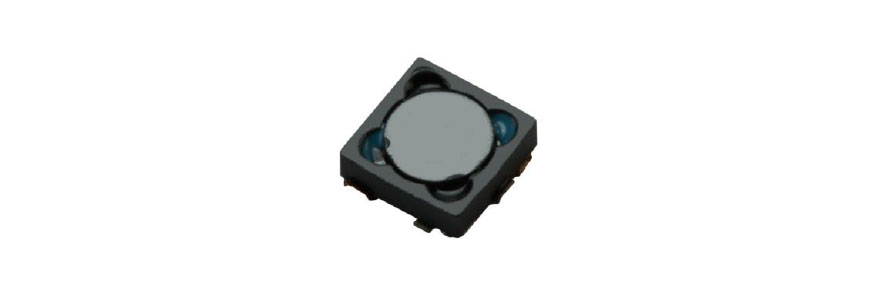

光颉功率电感SCDA系列采用磁屏蔽设计，具有小体积低电阻特点，适用PDA等手持设备
屏蔽式SMD小型微型功率电感器，新设计的低成本，薄型和大电流终端，采用磁屏蔽结构。数字设备和手持设备的理想选择。
小体积，低RDC，低电阻和高电流处理能力。
平坦的底部表面确保安全可靠的安装。
防磁结构，确保高密度安装配置。
封装尺寸：2D10 / 2D15 / 2D18 / 3D12 / 3D15 / 3D18
尺寸：
应用
PDA，DSC，PDA和其他电子设备。
硬盘驱动器。
低调/低电阻特别适用于便携式电话。
电感和额定电流范围
- SCDA2D10：1.2〜47μH，1.40〜0.18A
- SCDA2D15L：1.0〜18μH，
1.40〜0.30A
- SCDA2D15H：0.47〜100μH，3.40〜0.24A
- SCDA2D18L：1.0〜27μH，1.36〜0.22A - SCDA2D18H：1.0〜33μH ，3.00〜0.47A
- SCDA3D12：1.0〜33μH，3.00〜0.42A
- SCDA3D15：0.5〜47μH，3.90〜0.34A
- SCDA3D18：1.0〜100μH，3.20〜0.26A
-测试设备：
•L：HP4284A精密LCR测试仪
• DCR：毫欧表
- 25°C时的电气规格
特点
- 饱和额定电流（IDC）：电感比初始值低10％或35％时的电流。
- 温升电流（Irms）：在25°C环境温度以上升高25°C。
- 工作温度范围：-25〜105°C
深圳市捷比信实业有限公司将SCDA系列磁屏蔽电感常用型号整理如下：
SCDA2D10NT1R2
SCDA2D10NT1R8
SCDA2D10NT2R2
SCDA2D10NT2R7
SCDA2D10NT3R3
SCDA2D10NT3R9
SCDA2D10NT4R7
SCDA2D10NT5R6
SCDA2D10NT6R8
SCDA2D10NT8R2
SCDA2D10MT100
SCDA2D10MT120
SCDA2D10MT150
SCDA2D10MT180
SCDA2D10MT220
SCDA2D10MT270
SCDA2D10MT330
SCDA2D10MT470
SCDA3D12NT1R0
SCDA3D12NT1R2
SCDA3D12NT1R8
SCDA3D12NT2R2
SCDA3D12NT2R7
SCDA3D12NT3R9
SCDA3D12MT180
SCDA3D12MT220
SCDA3D12MT330
SCDA3D15NTR50
SCDA3D15NT1R0
SCDA3D15NT1R2
SCDA3D15NT1R5
SCDA3D15NT2R2..
查货，索样请来电洽询深圳市捷比信实业有限公司。
