LED散热基板主要是利用其散热基板材料本身具有较佳的热传导性，将热源从LED晶粒导出。随着全球环保的意识抬头，节能省电已成为当今的趋势。LED产业是近年来最受瞩目的产业之一。发展至今，LED产品已具有节能、省电、高效率、反应时间快、寿命周期长、且不含汞，具有环保效益等优点。

  高功率、小尺寸的产品为目前LED产业的发展重点，且均使用陶瓷散热基板作为其LED晶粒散热的途径。因此，陶瓷散热基板在高功率，小尺寸的LED产品结构上，已成为相当重要的一环。

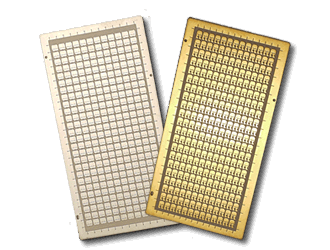

台湾大毅科技推出的LED陶瓷散热基板，采用薄膜制程及高精密印刷技术，直接于陶瓷基板上制作线路，（薄膜制程具有厚膜制程更好的特性，如：薄膜DBC制程质量/生产稳定，优异的机械强度，抗紫外线抗黄化，高电气绝缘特性，散热性佳、耐高温、耐潮湿，可加工面积小、热膨胀系数接近硅晶圆）另以耐高热材料快速的在基板上制作挡墙，有效简化产品制程步骤并缩短制作时间，同时大量化的生产有效降低LED照明产业散热模块的成本；除此之外，自行开发的生产设备在成本控制、产出效率和交期缩短都有显著的效益，从零件端就帮客户达到降低成本的目的。

   欢迎有需要的朋友联系大毅科技授权一级代理商-深圳市捷比信科技有限公司
