高频薄膜精密贴片电感常用于移动设备，手机，传真机，GPS，车载电子，VCO,TCXO电路，RF转换模块，无线网卡，蓝牙模块等。

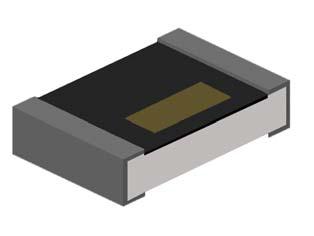

  贴片薄膜电感 (AL系列)- 利用光蚀刻 (Photo Lithography) 技术将所需图案蚀刻在基板上，具平面式单层绕线可达到高稳定度、高可靠度、高共振频率(SRF)、高精密度及微小型化等优点。
可提供0201、0402及0603尺寸。
精度达到 ±0.1nH或±1%。
薄膜贴片电感规格尺寸Dimensions (L×W)
Codes Dimensions (L×W) EIA
AL01 0.6×0.3mm 0201
AL02 1.0×0.5mm 0402
AL03 1.6×0.8mm 0603
高频贴片电感精度Inductance Tolerance
Codes Type
J ±5%
H ±3%
G ±2%
F ±1%
S ±0.3 nH
C ±0.2 nH
B ±0.1 nH
W ±0.05 nH
高频薄膜电感典型感值Inductance
Codes Type
1N0 1.0nH
10N 10nH
20N8 20.8nH
R10 100nH
Features
－Photolithographic single layer ceramic chip
－High SRF, excellent Q, superior temperature stability
－Tight tolerance of ± 1% or ± 0.1nH
－Self resonant frequency controlled within 10%
－Stable inductance in high frequency circuit
－Highly stable design for critical needs
Applications
－Cellular Telephone, Pagers and GPS Products
－VCO,TCXO Circuit and RF Transceiver Module
－Wireless LAN, Bluetooth Module , Communication Appliances
