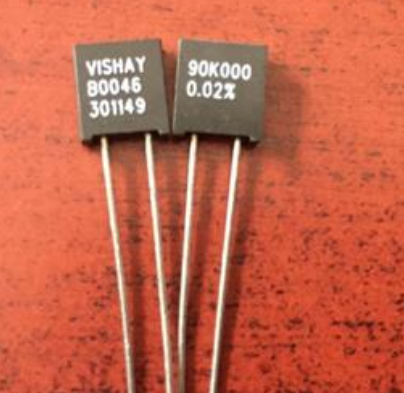

金属箔精密电阻器厂家直销

将具有已知和可控特性的特种金属箔片敷在特殊陶瓷基片上,形成热机平衡力对于电阻成型是十分重要的。然后,采用超精密工艺光刻电阻电路。这种工艺将低 TCR、长期稳定性、无感抗、无 ESD 感应、低电容、快速热稳定性和低噪声等重要特性结合在一种电阻技术中。
  这些功能有助于提高系统稳定性和可靠性,精度、稳定性和速度之间不必相互妥协。为获得精确电阻值,大金属箔晶片电阻可通过有选择地消除内在“短板”进行修整。当需要按已知增量加大电阻时,可以切割标记的区域 (图2),逐步少量提高电阻。


  合金特性及其与基片之间的热机平衡力形成的标准温度系数,在0 °C 至 + 60 °C 范围内为 ± 1 ppm/°C (Z 箔为0.05 ppm/°C) (图3)。
  采用平箔时,并联电路设计可降低阻抗,电阻最大总阻抗为 0.08 uH.最大电容为 0.05 pF.1-kΩ 电阻设置时间在 100 MHZ以下小于 1 ns.上升时间取决于电阻值,但较高和较低电阻值相对于中间值仅略有下降。没有振铃噪声对于高速切换电路是十分重要的,例如信号转换。
  100 MHZ 频率下,1-kΩ 大金属箔电阻直流电阻与其交流电阻的对比可用以下公式表示:
  交流电阻/直流电阻 = 1.001
  金属箔技术全面组合了高度理想的、过去达不到的电阻特性,包括低温度系数(0 °C 至 + 60 °C 为 0.05 ppm/°C),误差达到 ± 0.005 % (采用密封时低至 ± 0.001 %),负载寿命稳定性在 70 °C,额定加电2000小时的情况下达到 ± 0.005 % (50 ppm),电阻间一致性在 0 °C 至 + 60 °C 时为 0.1 ppm/°C,抗 ESD 高达 25 kV.
  性能要求
  当然并非每位设计师的电路都需要全部高性能参数。技术规格相当差的电阻同样可以用于大量应用中,这方面的问题分为四类:
  (1) 现有应用可以利用大金属箔电阻的全部性能升级。
  (2) 现有应用需要一个或多个,但并非全部“行业最佳”性能参数。
  (3) 先进的电路只有利用精密电阻改进的技术规格才能开发。
  (4) 有目的地提前计划使用精密电阻满足今后升级要求 (例如,利用电阻而不是有源器件保持电路精度,从而节省成本,否则仅仅为了略微提高性能则要显着增加成本)。
  例如,在第二 (2) 类情况下,一个参数必须根据所有参数的经济性加以权衡。与采用全面优异性能的电阻相比,这样可以节省成本,因为不需要调整电路 (及组装相关组件的成本)。主要通过电阻而不是有源器件提高精度也可以节省成本,因为有源器件略微提高一点性能所需的成本要比电阻高的多。另一个问题是:“利用高性能电阻提高设备性能是否可以提高市场的市场占有率
