金属膜电阻器又叫金属皮膜电阻器英文称:metal film resistor;其类型一般为圆柱形轴向引线和圆柱形轴向无引线两种。这种电阻一般在高度真空下,将电阻合金材料蒸发或溅射在瓷棒表面,通过雕槽或改变金属膜厚度,来控制电阻值大小。其电阻材料可分为碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。而一般家庭电器这类产品都是应用“碳膜电阻”居多,原因成本低;而金属膜电阻器则使用在要求较高的设备上,如医疗、通信、测量/测试等;水泥电阻和线饶电阻都是能够承受比较大功率的,线饶电阻的精度也比较高,常用在要求很高的测量仪器上。而今天小编主要介绍风华品牌金属膜电阻器高精度的圆柱形轴向无引线元件如下。

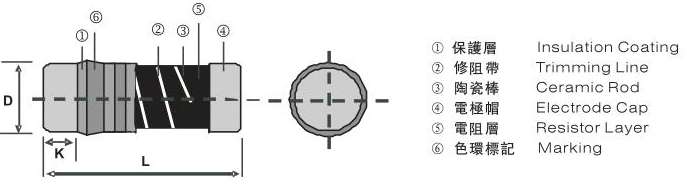

金属膜电阻_金属膜电阻器_金属膜精密电阻器封装尺寸表及结构图如下
型号 | L(mm) | φD(mm) | K(mm) | 重量(1000PCS) |
0102 | 2.00±0.10 | 1.30±0.05 | 0.56±0.05 | 7.2 |
0204 | 3.50±0.20 | 1.40±0.15 | 0.80±0.10 | 18.7 |
0207 | 5.90±0.20 | 2.20±0.20 | 1.30±0.10 | 80.9 |
金属膜电阻_金属膜电阻器_金属膜精密电阻器特点
极好的整体稳定性;
高精度,可达±0.1%;
低温度系数(TCR),可达±10PPM/℃;
高功率,可达1/8W;
