碳膜、金属膜、金属氧化物膜的电阻与绕组电阻的区别

碳膜、金属膜、金属氧化物膜的电阻与绕组电阻的区别

碳膜电阻器

碳膜电阻器曾经是电子、电器和信息产品中使用最广泛的电阻器，具有最便宜的价格和高质量的稳定性和可靠性。由于其引线型电阻器便于手动安装和维护，也是引线电阻器中最便宜的，因此它现在通常用于低端产品，如电源、适配器，或早期设计的低价值产品。

碳膜电阻器是早期常用的电阻器。采用真空喷涂技术，在陶瓷棒上喷涂一层碳膜，然后将碳膜外层加工切割成螺旋图案。电阻值是根据螺旋图案的数量来确定的。螺旋图案越多，阻力值就越大。最后，外层涂上环氧树脂进行密封和保护。碳膜电阻器仍然广泛应用于各种产品中，是目前电子、电器、设备和信息产品中最基本的部件。

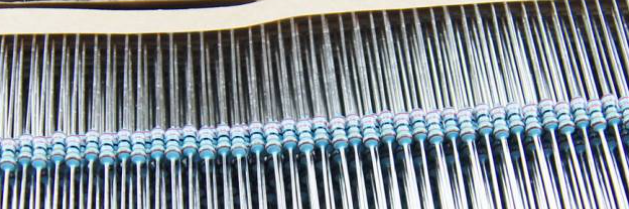

金属膜电阻

金属膜电阻器是迄今为止广泛使用的电阻器，具有精度高、性能稳定、结构简单、重量轻等特点。金属膜电阻器是使用特殊金属或合金作为电阻材料，并通过真空蒸发或溅射在陶瓷或玻璃上形成电阻膜层的电阻器。这种类型的电阻器通常通过真空蒸发工艺生产，该工艺包括在真空中加热合金并蒸发合金以在陶瓷棒的表面上形成导电金属膜。电阻值可以通过开槽和改变金属膜的厚度来控制。其耐热性、噪声电位、温度系数和电压系数等电学性能优于碳膜电阻器。

金属膜电阻器的制造工艺相对灵活。不仅可以调节其材料成分和膜厚度，还可以通过凹槽调节电阻值，从而可以制造出性能良好、电阻值范围广的电阻器。与碳膜电阻器相比，它们体积小、噪声低、稳定性好，但成本较高。它经常被广泛用作精度高、稳定性好的电阻器，也常用于各种无线电电子设备中。

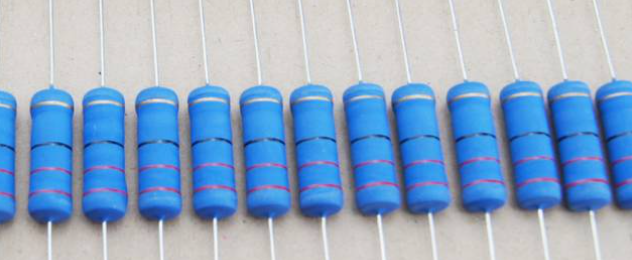

金属氧化物膜电阻器

金属氧化物膜是通过将金属盐溶液喷射到热陶瓷骨架上进行分解和沉积而形成的。它的形状与金属膜的电阻相似。它具有比金属膜更好的抗氧化性，并具有优异的脉冲过载特性和机械性能，但其电阻范围小，温度系数大。

金属氧化物膜电阻器的电阻范围为1Ω至200kΩ。这种电阻器是由可水解的金属盐溶液（如四氯化锡和三氯化锑）在热玻璃或陶瓷表面分解和沉积而成。随着制造条件的不同，电阻器的性能也有很大的差异。
金属氧化物膜电阻的主要特点是耐高温，工作温度范围为+140~235℃，可在短时间内过载使用；电阻温度系数为±3×10-4/℃；化学稳定性好。低功率电阻器的电阻值不超过100千欧姆，因此其应用范围有限，但可以作为金属膜电阻器低电阻部分的补充。

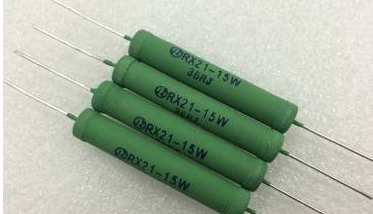

绕组电阻

它是由康铜或镍铬合金电阻丝缠绕在陶瓷框架上制成的。其特点是工作稳定，耐热性好，误差范围小，适用于大功率应用。额定功率一般在1瓦以上。线绕电阻器具有可靠性高、稳定性好、无非线性、电流噪声低、温度低、电压系数低等优点。值得注意的是，线绕电阻器具有电感和电容效应，通常不适用于50kHz以上的频率。由于趋肤效应，线绕电阻器的电阻值通常随频率而增加。精密固定绕线电阻器具有精确的电阻值和非常高的稳定性。功率型线绕电阻器可以承受比稳态工作电压高得多的脉冲电压，但在使用过程中应适当降低额定值。为了确保电路的长期可靠性，设计应允许线绕电阻器有一定的电阻公差：精密线绕电阻器为±0.4%；功率型绕线电阻为±1.5%。
